7kW AC

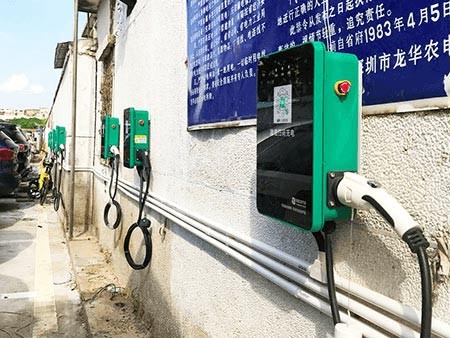

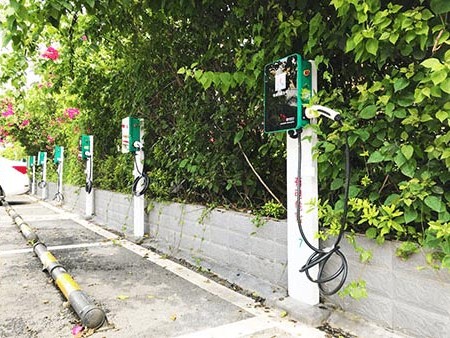

交流充电桩安装实景

挂墙或立柱，适配小区、写字楼、园区与私人车位。

SCENES

7 kW 交流充电桩应用场景

适合安装在住宅小区、写字楼、工业园区、商业区等场所的停车位，也可私人家用

车辆对充电时间要求不高，主要利用夜间休息时间充电或白天上班时间充电

油电混合动力汽车只能用交流充电桩充电，通常 3 至 5 小时可充满

小型纯电动汽车配置了交流充电口，可使用 7kW 交流桩充电，通常 8 小时内充满

FUNCTIONS

主要功能

微信扫码充电（小程序），免下载，免安装，免关注公众号

国标 7 孔充电接口，可充市面上所有小型纯电动汽车（含特斯拉）和油电混动汽车

最大 7kW 功率输出（AC220V，最大电流 32A），3 至 8 小时充满汽车

一台桩充 1 辆车，带电能计量，按电量计费：（电费单价 + 服务费）× 充电量

自带管理系统，可设置收费标准，查看充电桩状态，查看收入，管理资金

可私人自用（设置免费模式），也可对外经营（设置收费模式）

汽车充满自动断电，无人使用时枪线不带电，安全可靠

PRICING

收费标准（参考）

（电费单价 + 服务费单价）元/度 × 充电量 = 车主支付的充电费用

政府规定：汽车充电每度电最高可加收 0.8 元/度充电服务费

如：某场地电费单价 1 元/度，则充电站可设置收费标准为 1 + 0.8 = 1.8 元/度

SPECS

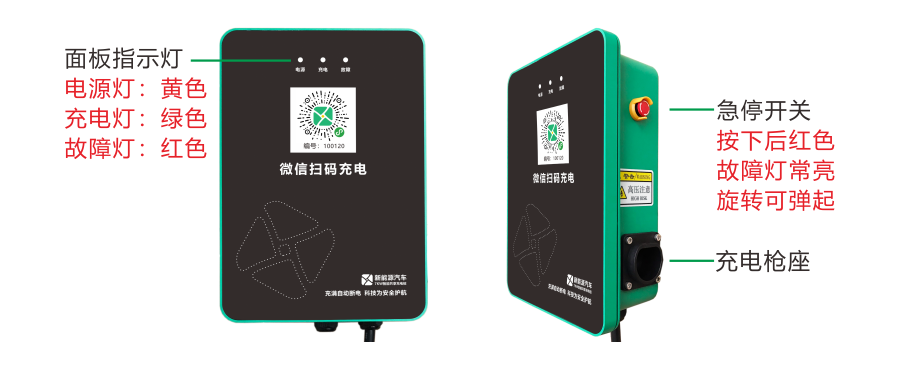

7 kW 交流充电桩技术参数

产品尺寸280 × 400 × 120 mm

防护等级IP54，支持户外安装

输入电压AC220V 50Hz

联网方式4G、插网线

额定功率7 kW

远程管理PC 端和手机端 Web 登录

输入电缆3 × 6 平方

产品寿命≥ 8 年

输出端口新国标交流充电枪（7 孔）

充电方式微信扫码（小程序）

输出电压AC220V 50Hz

支付方式微信预充值，后扣费

输出电流最大 32A

免费充电后台设置白名单

机箱材质工程塑料、高硬度钢化玻璃、阻燃、抗紫外线

充电枪规格自带国标 GB/T 20234.2-2015 充电枪（线长 3.5 米）

BOM

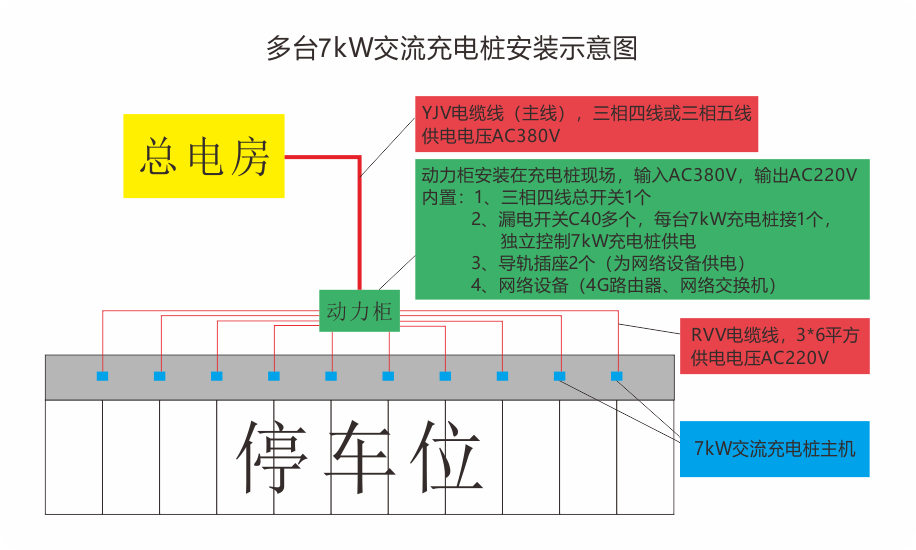

多台安装示意图及材料清单

以集中安装 10 台为例，造价合计约 40000 至 80000 元。

序号	设备名称	型号规格	单位	数量	购买途径
1	7kW交流充电桩主机	XNACS07-GB2015	台	10	小牛公司
2	安装立柱(挂墙安装不需要)	高1.4米	根	10	小牛公司
3	动力柜(配电箱)	三相四线总开关×1，C40漏电开关×12，导轨插座×12	套	1	当地
4	充电桩进线, AC220V	RVV 3×6平方	米	150	当地
5	主电缆(三相五线)	YJV 4×35+1×16平方	米	50	当地
6	PVC线管(主电缆)	DN30	米	50	当地
7	PVC线管(分电缆)	DN25	米	50	当地
8	总电能表	三相四线	台	1	当地
9	4G路由器	(可选)	台	1	当地或小牛公司
10	8口网络交换机	(可选)	台	1	当地
11	网线	(可选)	米	150	当地
12	辅材辅料(工具、钉、螺丝等)		批	1	当地
13	充电操作说明告示牌		个	1	当地
14	安装人员(普通电工、空调安装师傅等)				当地
15	造价合计			40000 至 80000 元
